Теплый пол под вашим контролем: Полное руководство по выбору и установке терморегулятора для тёплого пола

Мечтаете о доме, где каждый шаг по полу дарит ощущение уюта и тепла, а счета за отопление приятно удивляют? Система «тёплый пол» — это ваш шаг к такому комфорту. Но чтобы она работала безупречно, безопасно и экономично, необходим «мозг» — терморегулятор. Он не просто включает и выключает нагрев, а управляет вашим микроклиматом, экономит энергию и защищает систему.

Эта статья — ваш исчерпывающий гид по миру подключения тёплого пола. Мы раскроем все тайны: от выбора идеального терморегулятора до тонкостей монтажа. Вы узнаете о разных типах терморегуляторов, разберётесь в сложных схемах подключения, получите подробную пошаговую инструкцию, поймёте, как выбрать правильное место для установки, что вам понадобится из инструментов, и как избежать опасных ошибок.

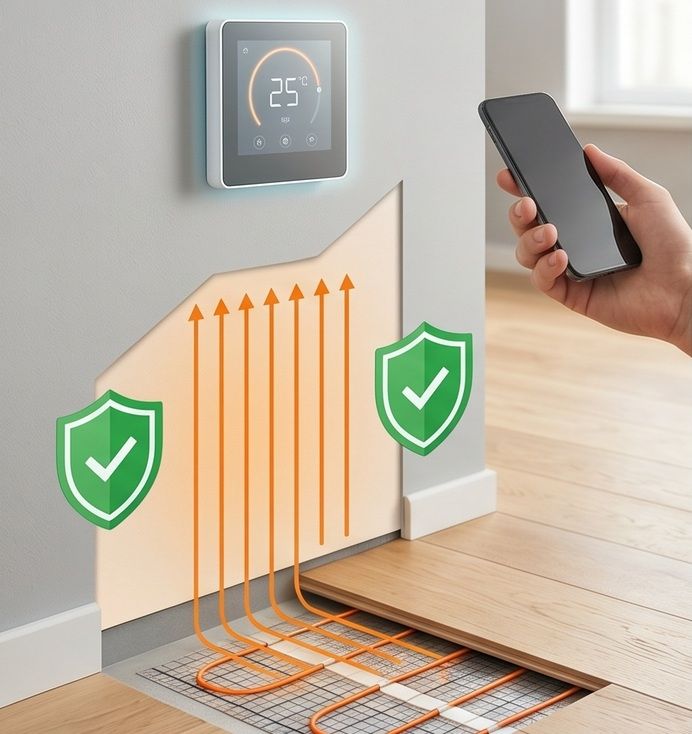

1. Введение: Почему терморегулятор — это ключ к идеальному теплу и вашей безопасности

Многие ошибочно полагают, что тёплый пол — это просто нагревательный элемент, подключённый к сети. На самом деле, без грамотного контроля система может стать источником проблем. Терморегулятор выполняет критически важные функции:

• Точное поддержание температуры: Забудьте о перегреве или дискомфортной прохладе. Вы задаёте желаемую температуру (идеальный диапазон для жилых помещений — 24−28∘
  C), а терморегулятор сам поддерживает её, включая и выключая нагрев. Это также защищает ваше напольное покрытие и сам кабель от повреждений.
• Гарантия безопасности: Современные терморегуляторы оснащены множеством защит: от перегрева, короткого замыкания и, в продвинутых моделях, от скачков напряжения. Это обеспечивает максимально безопасное использование системы.
• Разумная экономия электроэнергии: Неконтролируемый нагрев — прямой путь к высоким счетам. Терморегулятор оптимизирует расход энергии, включая нагрев только тогда, когда это действительно необходимо. С программируемыми моделями экономия может достигать 30−40%.

Грамотное подключение тёплого пола к терморегулятору — это фундамент для долгой, надёжной и безопасной службы вашей системы отопления.

2. Типы терморегуляторов: Навигатор по миру комфорта и экономии

Выбор терморегулятора — процесс, требующий понимания ваших потребностей и возможностей устройства. Давайте разберёмся в основных типах.

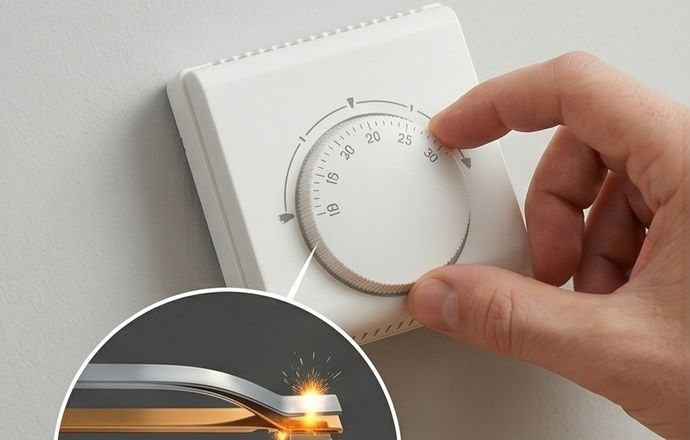

2.1. Механические терморегуляторы: Классика простоты и надёжности

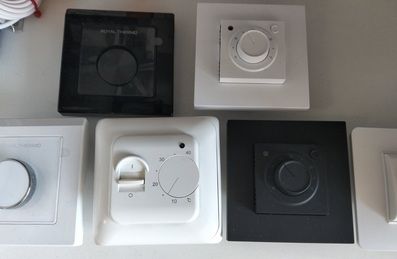

Эти устройства представляют собой наиболее базовый и традиционный вариант, отличающийся максимальной простотой конструкции и эксплуатации. Они идеально подходят для тех, кто ценит надёжность, простоту использования и не нуждается в дополнительных "умных" функциях.

• Конструкция и принцип работы:

  • Управление: Осуществляется с помощью поворотной ручки, на которой нанесена шкала температур. Пользователь вращает ручку, выбирая желаемый уровень нагрева.
  • Термодатчик: Внутри устройства установлен простой термодатчик, чаще всего выполненный на основе биметаллической пластины. Эта пластина состоит из двух металлов с разным коэффициентом теплового расширения. При изменении температуры пластина изгибается.
  • Коммутация: Когда температура пола достигает установленного пользователем значения, биметаллическая пластина изгибается настолько, что размыкает электрическую цепь, прекращая подачу питания на нагревательный элемент. При остывании пола пластина возвращается в исходное положение, замыкая цепь, и нагрев автоматически возобновляется.
  • Индикация: Обычно отсутствует или представлена одним простым индикатором (например, светодиодом), показывающим факт включения нагрева.

• Основные преимущества:

  • Простота эксплуатации: Интуитивно понятное управление, не требующее изучения сложных инструкций. Надёжность проверена десятилетиями использования.
  • Высокая надёжность: Минимальное количество электронных компонентов делает их устойчивыми к различным электрическим помехам, скачкам напряжения и другим внешним факторам, что обеспечивает долгий срок службы.
  • Экономичность: Являются самым доступным решением на рынке, что делает их привлекательными для бюджетного ремонта или установки в помещениях с невысокими требованиями к точности поддержания температуры.

• Основные недостатки:

  • Невысокая точность поддержания температуры: Из-за особенностей работы биметаллической пластины, механические терморегуляторы имеют относительно большую погрешность, которая может составлять от 1 до 3∘
    C. Это может приводить к ощутимым колебаниям температуры пола, что не всегда комфортно.
  • Отсутствие возможности программирования: Нельзя настроить график работы системы, что существенно ограничивает возможности по экономии электроэнергии. Нагрев происходит по принципу "включено/выключено" при достижении заданного порога.
  • Базовый функционал: Отсутствие дисплея, дополнительных настроек (например, ограничения максимальной температуры) или систем диагностики.

• Когда стоит выбрать:

  • Идеально подходят для небольших помещений, таких как санузлы, кладовые, коридоры, где не требуется сверхточного поддержания температуры (±0.5∘
    C) и сложная автоматизация.
  • Являются отличным выбором для тех, кто ищет предельно простое, надёжное и максимально бюджетное решение для тёплого пола.
  • Могут использоваться в технических помещениях, где важна только базовая защита от замерзания.

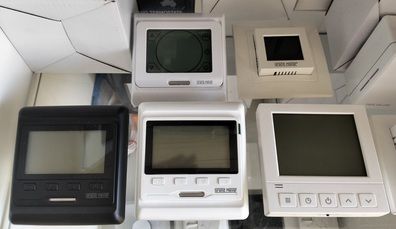

2.2. Электронные терморегуляторы: Баланс между простотой и точностью

Эти терморегуляторы сочетают в себе простоту использования механических моделей с точностью электронных. Они станут отличным выбором для тех, кто ищет надёжное и понятное решение.

• Дизайн и управление: Обычно имеют современный внешний вид, часто схожий с дизайном обычных выключателей или розеток. Управление осуществляется с помощью кнопок, а текущая и заданная температура отображаются на цифровом ЖК-дисплее.
• Принцип работы: Используют высокоточные электронные датчики температуры (например, термисторы), которые измеряют температуру пола с высокой степенью точности. Более совершенные алгоритмы управления (часто с малыми циклами включения/выключения) обеспечивают поддержание заданной температуры с минимальным гистерезисом (колебанием).
• Основные преимущества:
  • Высокая точность: Поддерживают заданную температуру с погрешностью ±0.5∘
    C, что обеспечивает стабильный комфорт.
  • Информативность: Цифровой дисплей наглядно отображает актуальные данные о температуре и режиме работы.
  • Простота использования: Интуитивно понятный интерфейс позволяет легко настроить температуру.
  • Привлекательный внешний вид: Гармонично вписываются в любой интерьер.
• Основные недостатки:
  • Цена: Стоят дороже, чем механические модели.
  • Чувствительность к перепадам напряжения: Как и любая сложная электроника, могут быть более восприимчивы к скачкам напряжения. Рекомендуется использовать совместно со стабилизатором или сетевым фильтром.
• Когда стоит выбрать: Это оптимальный выбор для большинства жилых помещений: гостиных, спален, детских комнат, кухонь. Они обеспечивают отличный баланс между комфортом, точностью и ценой.

2.3. Программируемые терморегуляторы: Ваш персональный климат-контроль

Эти устройства — настоящий шаг к интеллектуальному управлению вашим домом, позволяя создать индивидуальное расписание обогрева.

• Дизайн и управление: Как правило, имеют жидкокристаллический дисплей и кнопки для настройки. Интерфейс может быть более сложным, чем у электронных моделей, из-за наличия функций программирования.
• Принцип работы: Сочетают функции точного электронного контроля температуры с возможностями таймера. Пользователь может создавать персональные графики обогрева на неделю, задавая разные температурные режимы для разных суток и времени. Типичные режимы включают:
  • «Комфорт»: Высокая температура для периодов, когда вы дома и нуждаетесь в максимальном тепле.
  • «Экономичный» (ночной/дневной): Сниженная температура, предназначенная для экономии электроэнергии, когда активный обогрев не требуется (например, ночью или днём, когда вы на работе).
  • «Отпуск»: Минимальная температура, поддерживаемая для предотвращения замерзания или просто для поддержания плюсовой температуры во время длительного отсутствия.
• Основные преимущества:
  • Максимальная энергоэффективность: Это главный плюс программируемых моделей. Они позволяют добиться существенной экономии электроэнергии (до 30−40%) за счёт автоматического снижения температуры в периоды, когда интенсивный обогрев не требуется.
  • Непревзойдённая гибкость: Система отопления полностью адаптируется под ваш индивидуальный образ жизни, обеспечивая комфорт тогда, когда он нужен.
  • Высокий уровень комфорта: Ваш дом будет иметь идеальную температуру к вашему пробуждению, возвращению с работы или в любое другое запланированное вами время.
• Основные недостатки:
  • Сложность настройки: Первоначальное программирование может потребовать времени и внимательности для изучения интерфейса и логики работы.
  • Высокая стоимость: Обычно дороже механических и простых электронных моделей.
• Когда стоит выбрать:
  • Идеальны для домов и квартир, где проживают люди с разным графиком дня.
  • Рекомендуются для тех, кто стремится к максимальной экономии энергоресурсов без ущерба для комфорта.
  • Подходят для помещений, где требуется строгий контроль температуры по расписанию.

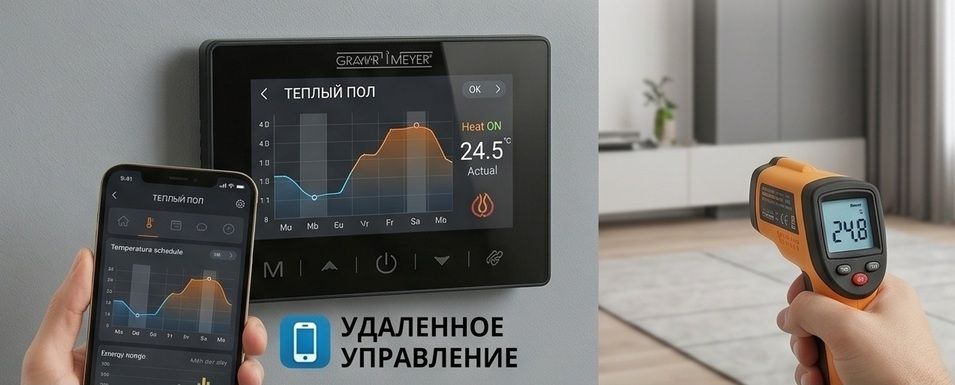

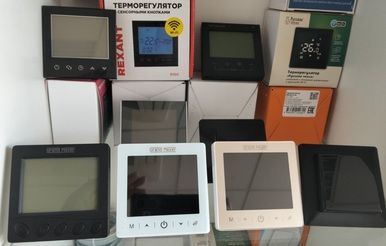

2.4. Wi-Fi терморегуляторы: Управление комфортом из любой точки мира

Эти устройства — вершина современных технологий в управлении климатом, предлагающая беспрецедентный контроль и интеграцию.

• Дизайн и управление: Часто имеют стильный современный дизайн. Управление осуществляется как через сам терморегулятор (дисплей, кнопки), так и удалённо через мобильное приложение на смартфоне или планшете.

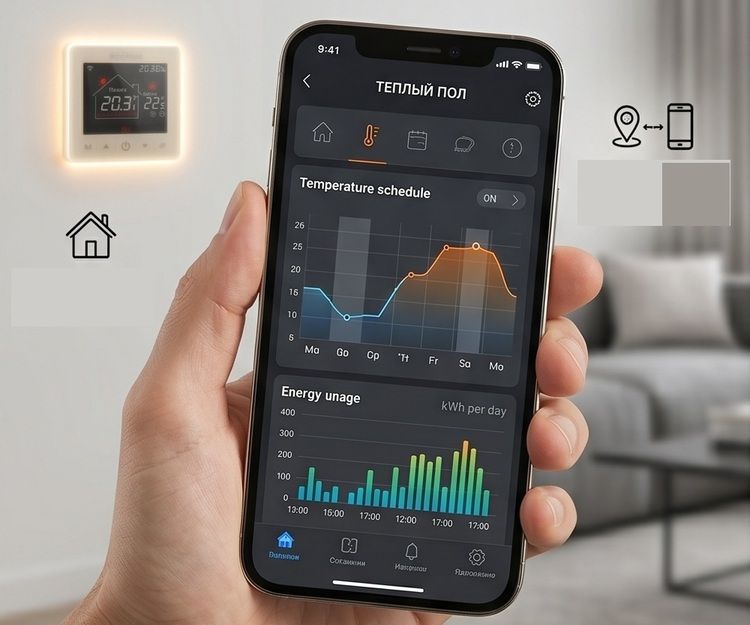

• Принцип работы: Функционал схож с программируемыми моделями, но с добавлением модуля Wi-Fi. Это позволяет устройству подключаться к домашней сети и взаимодействовать с облачными серверами. Через мобильное приложение пользователь может контролировать и настраивать температуру из любой точки мира.
• Дополнительные функции:
  • Геопозиционирование: Система автоматически определяет, когда члены семьи покидают дом, и переключается в экономичный режим. Перед возвращением активирует комфортный режим.

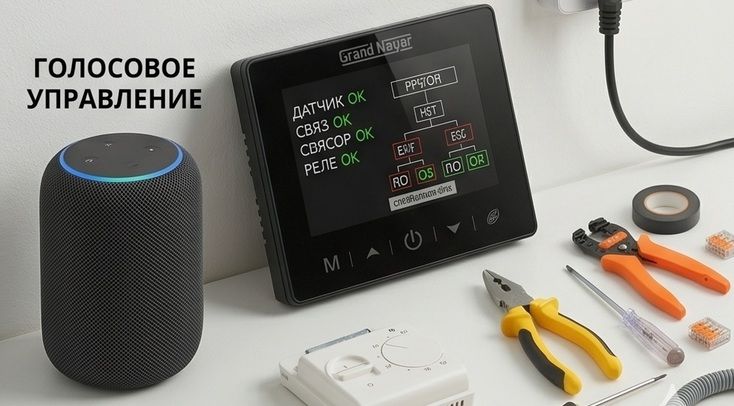

  • Голосовое управление: Интеграция с популярными голосовыми помощниками (Алиса, Google Assistant, Alexa).
  • Адаптивное обучение: Система анализирует привычки пользователя и автоматически подстраивает расписание обогрева.
  • Самодиагностика и уведомления: Устройство отслеживает своё состояние и отправляет уведомления о неисправностях или необходимости обслуживания.
  • Интеграция с «умным домом»: Возможность объединения с другими устройствами для создания комплексных сценариев автоматизации.
• Основные преимущества:
  • Максимальная гибкость и контроль: Удалённое управление обеспечивает полный контроль над вашим домашним климатом, где бы вы ни находились.
  • Высокий уровень комфорта: Автоматическая адаптация под ваш график и возможность точной настройки.
  • Продвинутые возможности автоматизации: Интеграция с системами «умного дома» открывает широкие горизонты.
• Основные недостатки:
  • Высокая стоимость: Wi-Fi терморегуляторы — самые дорогие устройства.
  • Требования к сети: Необходим стабильный доступ к домашней сети Wi-Fi.
  • Потенциальная сложность настройки: Первоначальное подключение к сети и настройка приложения могут потребовать определённых технических навыков.
• Когда стоит выбрать:
  • Для энтузиастов передовых технологий и «умного дома».
  • Для тех, кто часто отсутствует дома, но хочет всегда возвращаться в тёплое жилище.
  • Для ценителей максимального комфорта и полного контроля.

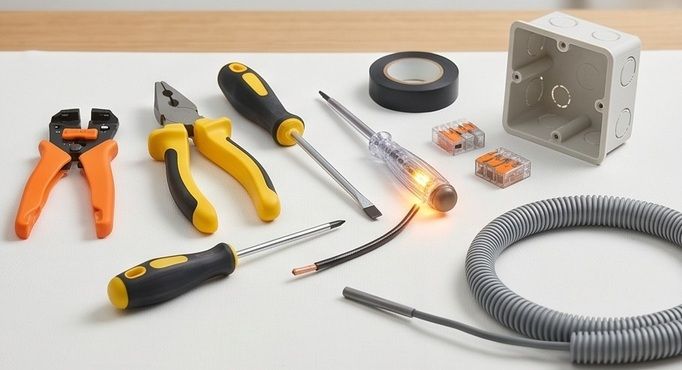

3. Необходимые инструменты и материалы: Ваш арсенал для монтажа

Чтобы работа прошла гладко и безопасно, подготовьте всё необходимое заранее.

• Терморегулятор: Выбранный вами тип, соответствующий мощности тёплого пола.
• Монтажная коробка (подрозетник): Для скрытого монтажа терморегулятора в стене.
• Гибкие провода:
  • Для подключения к сети (фаза L, ноль N, заземление PE).
  • Для подключения нагревательного элемента тёплого пола.
  • Важно: Сечение проводов! Сечение должно соответствовать максимальной потребляемой мощности тёплого пола. Пример расчёта: для 1500 Вт при 220 В ток I=1500/220≈6.8 А. Для такой нагрузки рекомендуется медный провод сечением не менее 1.5 мм2
    . Всегда сверяйтесь с инструкциями производителя.
• Гофротруба: Диаметром 16−20 мм, для защиты кабеля датчика температуры пола.
• Соединительные элементы:
  • Обжимные гильзы, клеммники (WAGO, винтовые): Для надёжного и безопасного соединения проводов.
• Инструменты для работы с проводами:
  • Стриппер или острый нож: Для аккуратного снятия изоляции.
  • Плоскогубцы.
• Инструменты для монтажа:
  • Крестовая и плоская отвёртки.
  • Индикаторная отвёртка (фазометр): Обязательна для проверки отсутствия напряжения!
  • Строительный уровень: Для ровной установки коробки.
  • Дрель/перфоратор, штроборез (при необходимости): Для подготовки ниши.
• Изоляционные материалы:
  • Диэлектрическая изолента.

4. Выбор места установки терморегулятора: Точность и удобство — превыше всего

Правильное расположение терморегулятора — залог его точной работы и удобства эксплуатации.

• Рекомендуемая высота: 90–150 см от уровня чистового пола. Это стандартная высота, удобная для доступа.
• Учёт длины кабеля датчика: Убедитесь, что провод датчика температуры пола без натяжения дотягивается до места его установки в стяжке (обычно посередине между витками нагревательного кабеля).
• Защита от внешних факторов:
  • Избегайте прямого солнечного света: Солнечные лучи могут нагревать корпус, искажая показания датчика.
  • Удалённость от источников тепла: Батареи, обогреватели, плиты — всё это влияет на точность измерения.
  • Защита от сквозняков: Потоки холодного воздуха могут вызывать ложные срабатывания.
  • Учёт влажности: В ванных комнатах используйте терморегуляторы с соответствующей степенью влагозащиты (IP44 и выше) и располагайте их подальше от прямого попадания воды.

5. Схема подключения терморегулятора: Детальный разбор всех контактов

Понимание маркировки клемм — ключ к успешному монтажу.

5.1. Типовая маркировка клемм и их подробное назначение

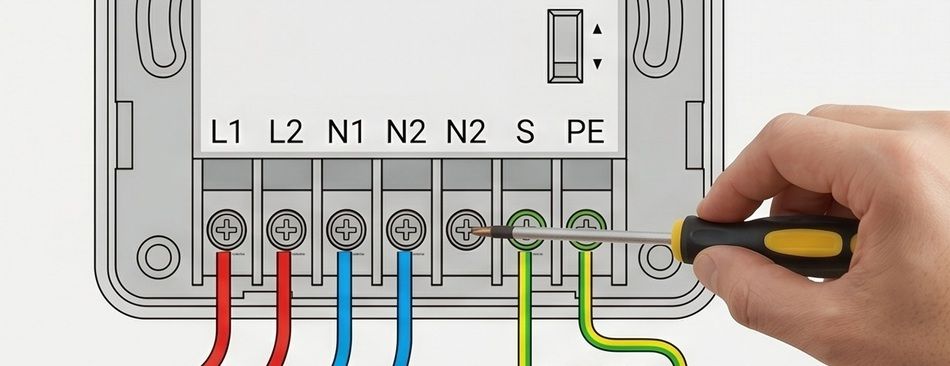

На большинстве терморегуляторов вы встретите следующие обозначения клемм:

• L (Line) / Фаза (L1, L₁): Клемма для подключения фазного проводника ( 220 В) от источника электропитания. Это провод под напряжением.
• N (Neutral) / Ноль (N1, N₁): Клемма для подключения нулевого проводника ( 0 В). Он замыкает электрическую цепь.
• Клеммы для нагревательного элемента (Output / Реле / Выход / Нагревательный элемент): Группа из двух клемм, отвечающих за коммутацию питания на сам нагревательный кабель, мат или плёночный пол. Часто обозначены как "Output 1/2" или "Relay 1/2". Через них протекает основная мощность.

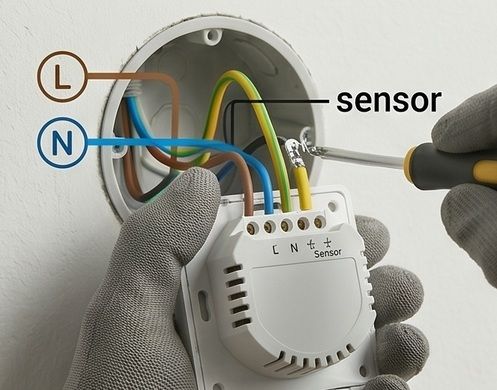

• Клеммы для датчика температуры пола (Sensor / TS / Temperature Sensor): Две клеммы для подключения двухжильного кабеля выносного датчика температуры пола. Датчик измеряет реальную температуру пола и передаёт информацию терморегулятору.
• Заземление (⏚ / PE): Клемма для подключения заземляющего проводника (зелёно-жёлтый). Обязательна для обеспечения безопасности, если предусмотрена конструкцией.

Важно: Всегда сверяйтесь с инструкцией производителя вашей модели терморегулятора! Маркировка может незначительно отличаться.

5.2. Особенности подключения различных типов тёплых полов:

• Кабельный тёплый пол (двужильное исполнение):

  • Два "холодных конца" кабеля заводятся к терморегулятору.
  • Один провод подключается к одной клемме нагревательного элемента (Output 1).
  • Второй провод — к другой (Output 2).
  • Жила заземления (если есть) подключается к клемме заземления (⏚ / PE).

• Кабельный тёплый пол (одножильное исполнение):

  • Оба конца кабеля (начало и конец нагревательной секции) подводятся к терморегулятору.
  • Два провода от одного конца подключаются к Output 1.
  • Два провода от другого конца — к Output 2.
  • Жила заземления (если есть) подключается к ⏚ / PE.

• Нагревательные маты:

  • Подключение аналогично двужильному кабелю. Провода от соединительной муфты мата подключаются к клеммам Output.
  • Жила заземления мата подключается к ⏚ / PE.

• Плёночный тёплый пол:

  • Подключение осуществляется через специальные клипсы или коннекторы, фиксируемые на токоведущих шинах плёнки.
  • От клипс идут провода: синий (ноль) и коричневый (фаза).
  • Важно: Соблюдение полярности! Синий провод подключается к клемме N, коричневый — к клемме L. Всегда следуйте маркировке на плёнке и в инструкции.
  • Заземляющий контакт (если предусмотрен) подключается к ⏚ / PE.

5.3. Заземление: Непреложное правило безопасности

Заземление — ваш главный охранник. Его функция заключается в создании надёжного пути для отвода случайного электрического тока на корпус устройства и далее — в систему заземления здания. Это критически важно для предотвращения поражения электрическим током, особенно в условиях повышенной влажности или при работе с мощными системами, где риск повреждения изоляции всегда существует. Если конструкция вашего терморегулятора или нагревательного элемента предусматривает возможность подключения заземления, НИКОГДА не пренебрегайте этой возможностью. Это может спасти вашу жизнь.

6. Пошаговая инструкция: Полный цикл монтажа — от А до Я

Следуя этому детальному руководству, вы сможете выполнить установку терморегулятора самостоятельно, с соблюдением всех норм и правил.

КРАЙНЕ ВАЖНО! Перед началом любых работ с электричеством ОБЯЗАТЕЛЬНО отключите подачу электропитания на соответствующем автомате в главном электрощитке!

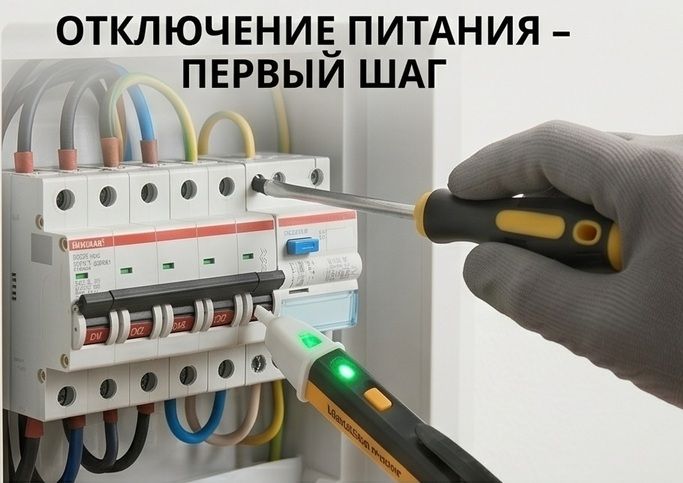

1. Отключение питания и проверка безопасности:
   • Найдите в вашем электрощитке автомат, отвечающий за линию тёплого пола. Переведите его в положение «Выключено».
   • С помощью индикаторной отвёртки или мультиметра убедитесь в полном отсутствии напряжения на проводах, к которым будете подключаться. Проверьте фазу, ноль и заземление, чтобы избежать риска поражения током.
2. Подготовка места и установка монтажной коробки:
   • Выберите место для установки терморегулятора, руководствуясь рекомендациями в пункте 4 (высота 90-150 см, вдали от источников тепла, сквозняков и прямых солнечных лучей).
   • При необходимости, сделайте аккуратное углубление (нишу) в стене соответствующего размера с помощью перфоратора или штробореза. Глубина ниши должна быть достаточной для размещения коробки и проводов.

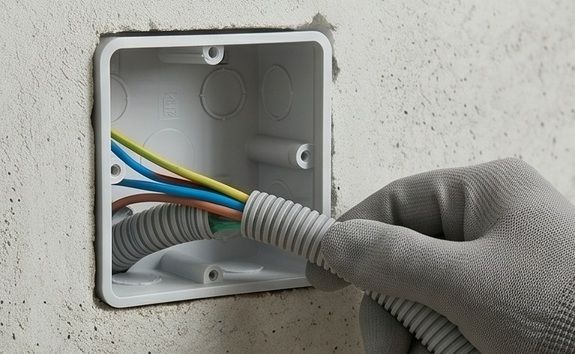

   • Установите монтажную коробку (подрозетник) в нишу, выровняв её по уровню. Надёжно закрепите коробку в стене.
3. Прокладка кабелей и их подготовка:
   • К месту установки терморегулятора подведите питающий кабель (фаза, ноль, заземление), идущий от электрощитка.
   • Из зоны укладки тёплого пола подведите кабель самого нагревательного элемента.
   • Проложите кабель датчика температуры пола внутри гофротрубы от точки его установки до ниши терморегулятора. Убедитесь, что концы гофротрубы надёжно закреплены, а сам датчик находится внутри неё, защищённый от механических повреждений.
   • Аккуратно зачистите концы всех подводимых проводов (питание, тёплый пол, датчик) на длину, необходимую для надёжного контакта в клеммах (5−10 мм), используя стриппер.
4. Подключение питающего кабеля к терморегулятору:
   • Фазный провод (L) от сети подключите к клемме с маркировкой L на терморегуляторе.
   • Нулевой провод (N) от сети подключите к клемме с маркировкой N.
   • Заземляющий провод (PE, ⏚) от сети подключите к соответствующей клемме заземления на корпусе терморегулятора (если она есть). Убедитесь в надёжности контакта.
5. Подключение нагревательного элемента тёплого пола:
   • Провода от тёплого пола (кабель, мат, плёнка) подключите к клеммам, предназначенным для нагрузки ("Output", "Relay"). Внимательно сверяйтесь со схемой производителя тёплого пола и терморегулятора!
   • Жилу заземления (если есть) подсоедините к клемме заземления терморегулятора или к общей шине заземления.
6. Подключение датчика температуры пола:
   • Два провода от выносного датчика температуры пола подключите к клеммам с маркировкой Sensor (или аналогичным). Полярность обычно не имеет значения, но лучше свериться с инструкцией.

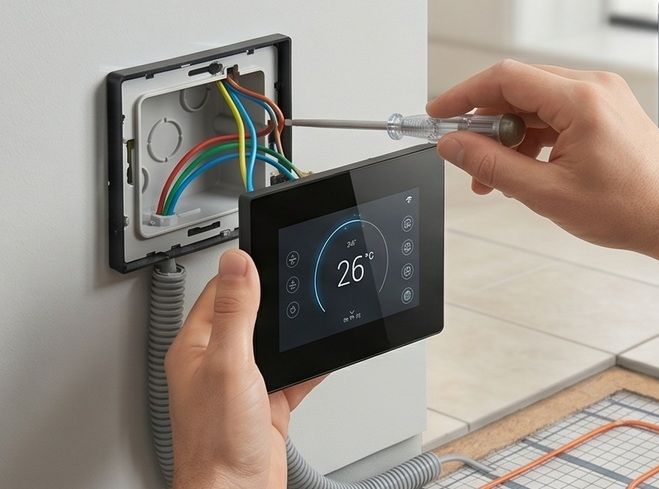

7. Фиксация терморегулятора в монтажной коробке:
   • Аккуратно уложите все подключённые провода внутри монтажной коробки, стремясь не повредить их изоляцию и обеспечить достаточно места для установки устройства.

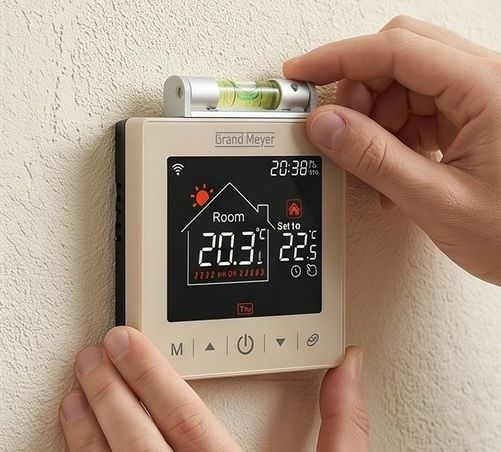

   • Вставьте корпус терморегулятора в монтажную коробку и надёжно закрепите его с помощью винтов. Убедитесь, что терморегулятор сидит плотно и не шатается.
   • Установите лицевую панель.
8. Проверка соединений и подача питания:
   • Проведите финальный визуальный осмотр всех электрических соединений. Убедитесь, что провода нигде не касаются друг друга там, где это не предусмотрено схемой, и что все клеммы плотно затянуты.
   • Вернитесь к электрощитку и включите автомат, который ранее был отключен.
9. Тестовый запуск и начальная настройка:
   • Включите терморегулятор (если на нём предусмотрена кнопка питания).
   • Установите желаемую температуру (например, 26∘
     C).
   • Вы должны услышать характерный щелчок реле, и индикатор нагрева должен загореться, сигнализируя о начале работы системы.

7. Финальная проверка работоспособности: Убеждаемся в корректности монтажа

После завершения установки проведите комплексную проверку.

• Проверка реакции на изменение температуры: Установите на терморегуляторе минимально возможную температуру. Затем плавно повышайте её. Терморегулятор должен адекватно реагировать (включение/выключение нагрева). Прогрейте датчик рукой — нагрев должен прекратиться.
• Проверка равномерности нагрева: Включите тёплый пол на комфортную рабочую температуру (26−28∘
  C) и дайте системе поработать 1-2 часа. Затем проверьте температуру напольного покрытия бесконтактным термометром в разных зонах — она должна быть равномерной.

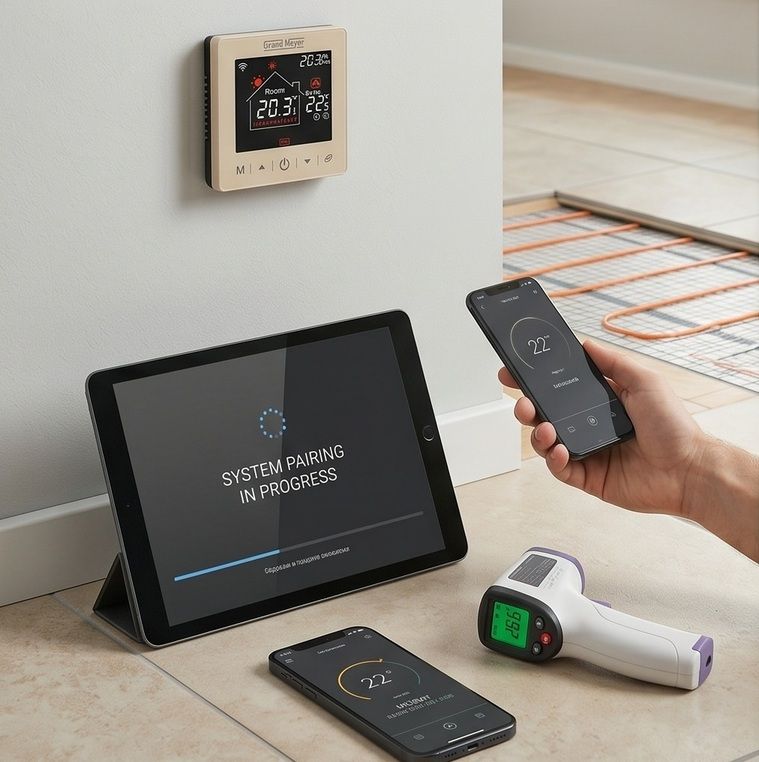

• Настройка режимов (для программируемых и Wi-Fi моделей): Тщательно проверьте работу всех заданных вами сценариев обогрева. Убедитесь, что таймеры срабатывают, температура меняется согласно расписанию, а удалённое управление работает стабильно.

8. Типичные ошибки при подключении и меры безопасности: Чего следует избегать, чтобы не наделать ошибок

Строгое соблюдение правил безопасности — залог вашего спокойствия.

• Работа под напряжением: Самая опасная ошибка! Все электрические работы проводите только при полном отключении питания.
• Неправильное подключение фазы и нуля: Может привести к некорректной работе, перегреву или возгоранию. Всегда используйте индикаторную отвёртку для идентификации фазы.

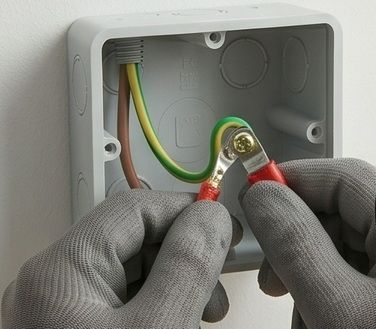

• Игнорирование заземления: Критически важно! Отсутствие заземления значительно повышает риск поражения электрическим током.
• Механическое повреждение датчика температуры: Будьте аккуратны при монтаже и отделке. Используйте гофротрубу.
• Превышение максимально допустимой нагрузки: Мощность тёплого пола не должна превышать допустимую нагрузку терморегулятора. Это может привести к перегреву, выходу из строя или пожару. Всегда проверяйте соответствие мощностей.
• Использование некачественных соединительных материалов: Оголённые скрутки, плохие клеммники — потенциальный источник искрения и перегрева. Используйте только качественные компоненты.

9. Заключение: Ваш путь к идеальному теплу начинается здесь!

Подключение терморегулятора к тёплому полу — ответственный, но вполне выполнимый этап. Следуя рекомендациям этой статьи, вы сможете выполнить монтаж правильно и безопасно, обеспечив себе комфорт на долгие годы.

В нашем магазине вы найдёте широкий ассортимент терморегуляторов и комплектующих для тёплого пола. Наши эксперты всегда готовы помочь вам сделать правильный выбор, соответствующий вашим уникальным потребностям и бюджету.
